— низький рівень тепловтрат
— зв’язана армована багатошарова конструкція
— стійкість до хімічної та біологічної корозії
— відсутність потреби у катодному захисті
— прогнозована робота мережі
— водонепроникна зовнішня оболонка PE-LD
— можливість інтеграції з існуючими сталевими та полімерними мережами
— сумісність із безтраншейними методами прокладки
— розрахунковий строк експлуатації — не менше 49 років
TPS 95°C / 0,6 МПа
Гнучка попередньоізольована трубопровідна система для гарячого водопостачання та мереж центрального опалення з температурою теплоносія до 95 °C та робочим тиском до 0,6 МПа.
Зв’язана армована багатошарова конструкція трубопроводу та подача в бухтах скорочує кількість з’єднань на маршруті, спрощує монтаж та забезпечує стабільні теплові характеристики системи.
95 °C
максимальна
робоча температура
0,6 МПа
робочий
тиск
≤ 0,021 Вт/м·К
теплопровідність
ізоляції
до 250 м
постачання
в бухтах
Технічні характеристики TPS 95°C / 0,6 МПа
Максимальна робоча температура
95 °C
Робочий тиск
0,6 МПа
Теплопровідність ізоляції
≤ 0,021 Вт/м·К
Теплоізоляція
Напівжорсткий ППУ (без CFC)
Матеріал напірної труби
PE-RT тип II
Зовнішня оболонка
Гофрований PE-LD
Діапазон діаметрів напірної труби
40-160 мм
Довжина постачання
від 80 до 250 метрів залежно від типорозміру

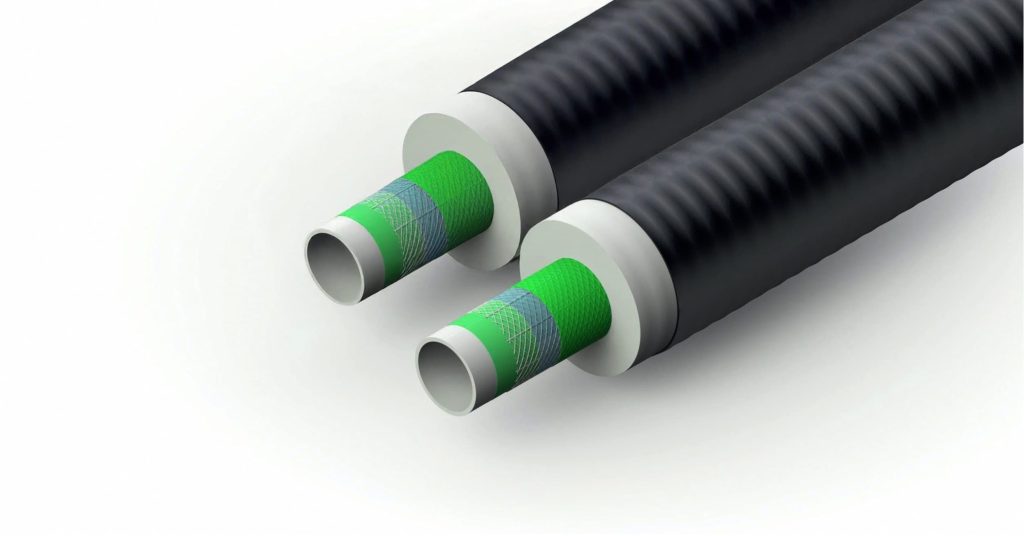

TPS 95°C / 0,6 МПа — гнучка армована багатошарова трубопровідна система, що складається поліетилену підвищеної термостійкості (PE-RT тип II), теплоізоляційного шару із напівжорсткого пінополіуретану (ППУ) та захисної гофрованої оболонки із поліетилену (ПЕ).

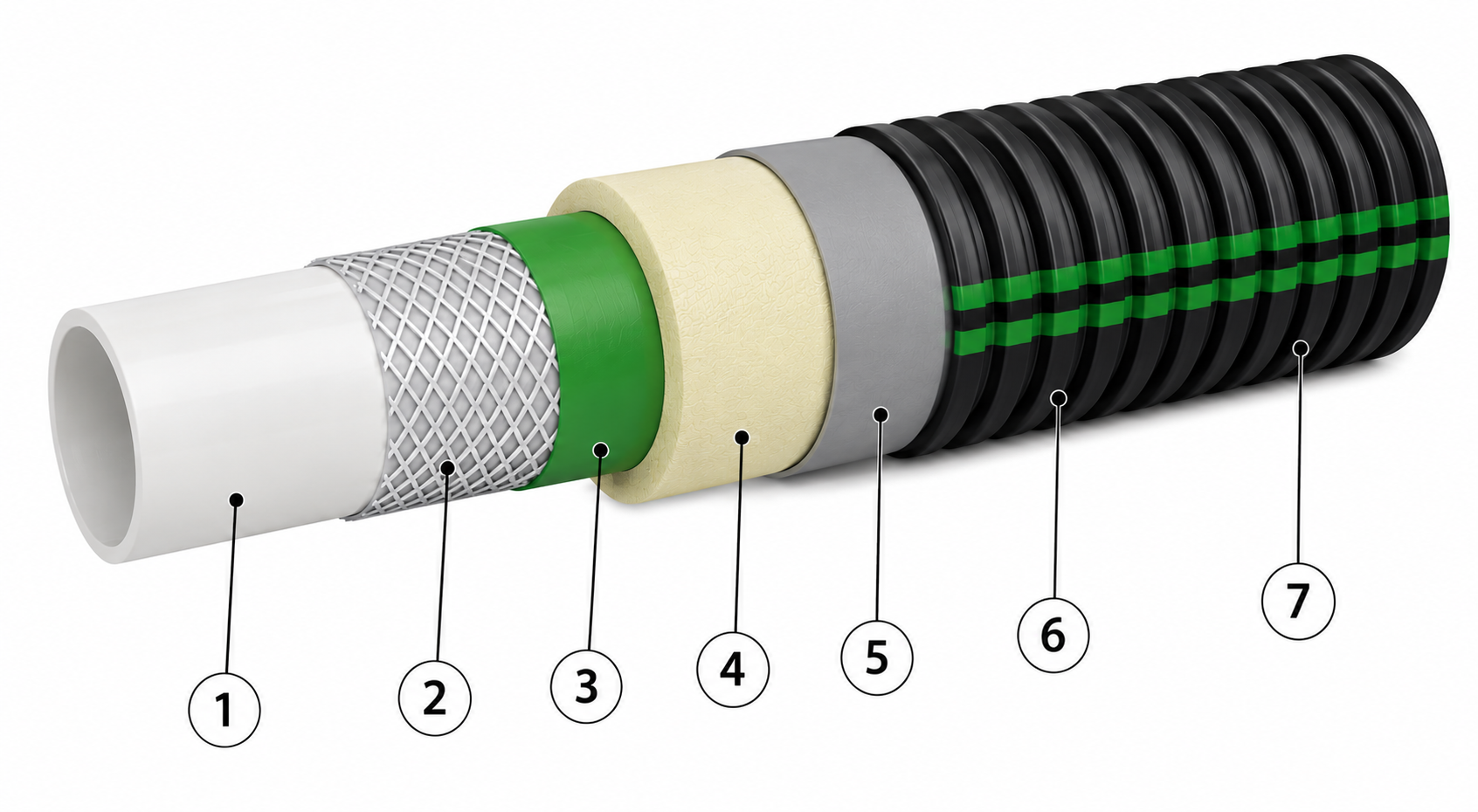

1
Тонкостінна труба з PE-RT тип II
2
Армуючий каркас із високомодульного арамідного волокна
3
Зовнішній шар напірної труби з PE-RT тип II
4
Шар теплоізоляції з напівжорсткого ППУ
5
Бар’єрний шар
6
Гофрована захисна оболонка з ПЕВТ
7
Ідентифікаційні смуги зеленого кольору

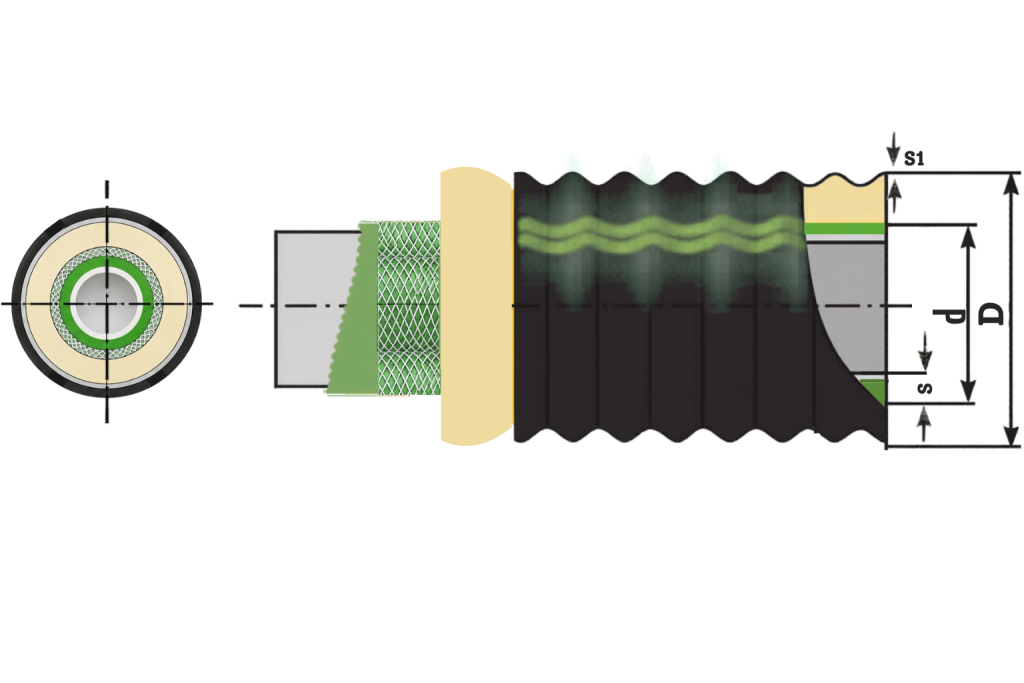

D – зовнішній діаметр труби
d – діаметр напірної труби
S – товщина стінки напірної труби
S1 – товщина захисної оболонки
Типорозміри та довжини постачання TPS 95°C / 0,6 МПа
| Типорозмір труби | Напірна труба, d×s, мм |
Захисна оболонка, D×s1, мм |
Вага, кг/м |
Мінімальний радіус вигину, м |
Максимальна довжина труби в бухті, м |
|---|---|---|---|---|---|
| 40/90 | 40,0×2,8 | 90,0×2,1 | 1.9 | 0.90 | 570 |
| 50/110 | 47,6×3,6 | 110,0×2,4 | 2.0 | 0.90 | 410 |
| 63/125 | 58,5×4,0 | 125,0×2,6 | 2.4 | 1.00 | 300 |
| 75/140 | 69,5×4,6 | 140,0×2,7 | 2.9 | 1.10 | 225 |
| 90/160 | 84,0×6,0 | 160,0×2,8 | 4.0 | 1.20 | 150 |
| 110/160 | 101,0×6,5 | 160,0×2,9 | 4.3 | 1.20 | 150 |
| 125/180 | 116,0×6,8 | 180,0×3,0 | 5.1 | 1.30 | 86 |
| 140/200 | 127,0×7,1 | 200,0×3,1 | 6.3 | 1.40 | 80 |
| 160/225 | 144,0×7,5 | 225,0×3,2 | 7.7 | 1.60 | 70 |
Надійна система стиків
Система з’єднань забезпечує стабільну герметичність стиків та надійну роботу трубопроводу протягом усього строку експлуатації.
Прес-фітингове з’єднання
З’єднання труб виконується за допомогою сталевих прес-фітингів з додатковими полімерними втулками із застосуванням спеціалізованого інструменту, що забезпечує швидкий монтаж і надійну фіксацію елементів.
Швидкий монтаж
Монтаж не потребує зварювальних робіт, що спрощує організацію будівельного процесу, знижує вимоги до персоналу та скорочує строки реалізації.
Постачання в бухтах довгомірними відрізками зменшує кількість стиків на трасі
Гнучкість трубопроводу дозволяє прокладати мережі у складних трасах та обмежених умовах міської забудови.
— мінімальна кількість стиків на трасі
— зменшення ризику протікань
— вузькі траншеї та малий радіус вигину
— придатність до ГНБ та безтраншейних методів монтажу
— можливість підключення до існуючих сталевих і полімерних мереж
— менша залежність від високоспеціалізованих монтажних бригад
— менша потреба у важкій техніці
Нормативна база
Труби відповідають вимогам ДСТУ Н Б В.2.5-35:2007, ДСТУ Б В.2.7-143:2007 та ДСТУ Б В.2.5-31:2007.
Проєктування та прокладання трубопроводів здійснюється відповідно до ДБН В.2.5-39:2008.
Конструкція трубопроводу відповідає європейським вимогам до гнучких попередньо ізольованих трубопроводів згідно EN 15632-2.
Допускається застосування в складних ґрунтових умовах, включаючи просадні, засолені, заторфовані та набухаючі ґрунти, за умови прокладання трубопроводу «змійкою».
Документація
- Технічний лист
- Сертифікати
- Гідравлічні таблиці
- Монтажна інструкція
